Strawa Verteilersysteme

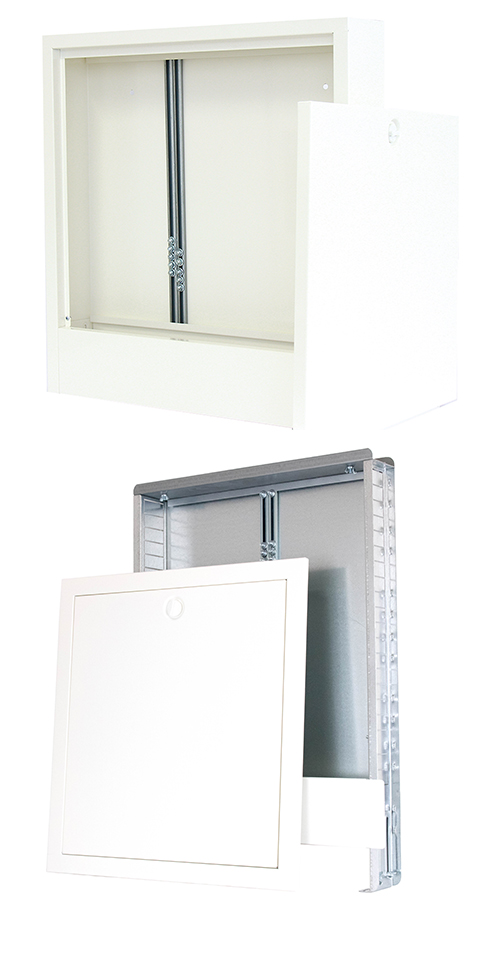

Die variablen und montagefreundlichen Unterputz-Schränke ermöglichen eine fachgerechte und schnelle Montage von Flächenheizungs-, -kühlungs- und Sanitärsystemverteilern und deren Zubehör.

• galvanisch verzinktes Stahlblech
• Frontblende,Estrichprallblech, Aufputzschrank: weiß pulverbeschichtet RAL 9016
• zwei verstellbare Montageschienen
• Platzreserve oben für zusätzliche
• höhenverstellbare Schrankfüße für Fußbodenaufbau von 84 mm bis 214 mm
• abnehmbare Stecktür und mit weißem Drehriegelverschluss

 Größen:

• Unterputz Bautiefe 110 mm Höhe 710-840 Tiefe 110-150
• Unterputz Bautiefe 80 mm Höhe 710-840 Tiefe 80-120
• Aufputz Bautiefe 125 mm Höhe 620-750 Tiefe 125 mm
• Breite: je nach benötigen Abgängen

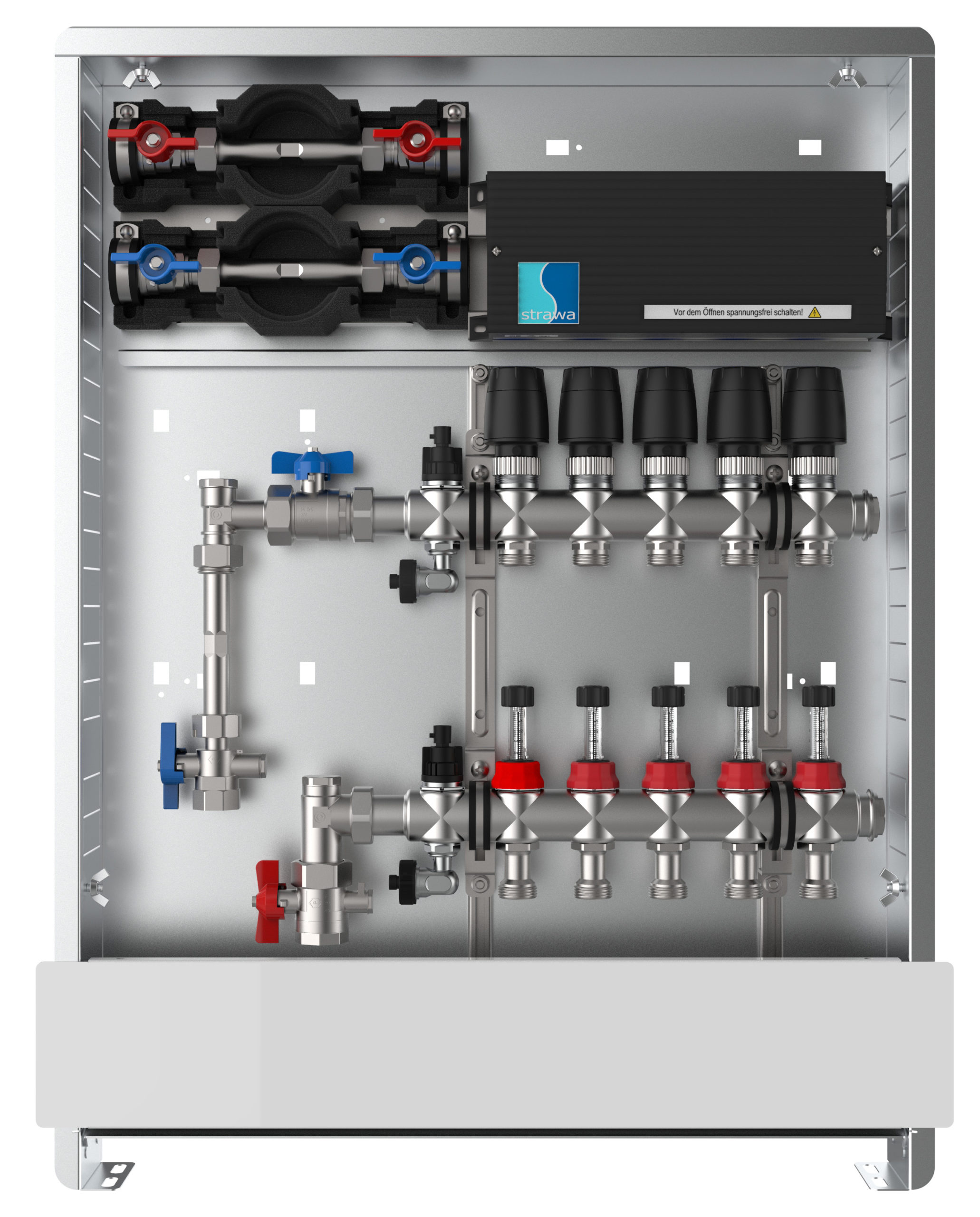

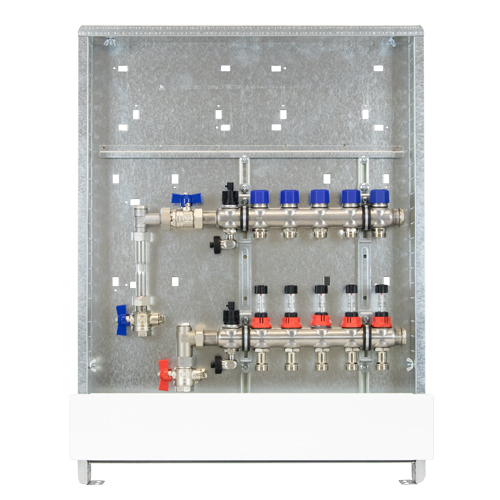

Die Verteilerstationen für Flächenheizung und -kühlung sind passgenau im Unterputzschrank (alternativ auch Aufputz möglich) vormontiert, dichtheitsgeprüft, baustellengerecht verpackt und komfortabel anzuschließen. Damit sparen Sie durchschnittlich 50 Prozent Montagezeit.

• Auspacken
• Aufstellen
• Fixieren
• Anschließen

Bestehend aus:

• Edelstahlverteiler e-class 63 (DN 32)
• SFEE-Ventil im Vor- und Rücklaufbalken
• Vorlaufbalken mit Durchflussmesser 0-3 l/min.
• Rücklaufbalken mit Ventileinsätzen VA 30×1,5
• Anschlussgarnitur (vertikal oder horizontal)

Optional:

• Wärmemengenzählerstrecke 3/4″ / 110 mm, Passstück in Edelstahl
• Wasserzählereinbaustrecke für Trinkwasser kalt oder kalt und warm, Passstück 3/4″ / 110 mm in Edelstahl, mit EPP-Dämmung
• vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste

Sondereinbauten möglich (siehe Sonderstationen).

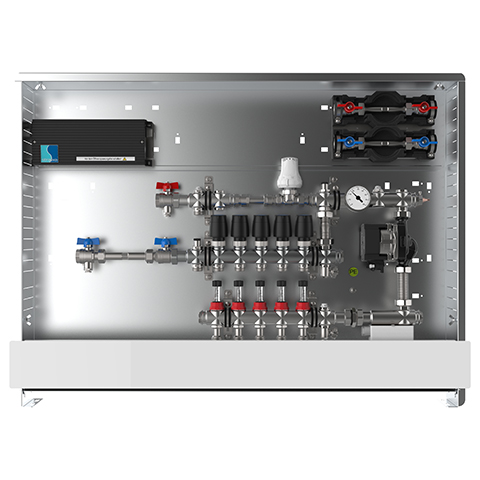

strawa Regelstationen ermöglichen die Versorgung einer Fußbodenheizung durch Anschluss an den Radiatorenheizstrang.

Bestehend aus:

• Verteiler komplett anschlussfertig vormontiert im Unterputzschrank (Bautiefe 110 mm)
• Grundfos Hocheffizienzpumpe UPM3 15-70
• wahlweise mit Festwertregler oder witterungsgeregelt (3-Punkt-Stellantrieb)

Optional:

• Ausführung mit Hochtemperaturabgang
• Wärmemengen- oder Wasserzählerstrecken
• vormontierte und vorverdrahtete Stellantriebe auf vormontierter Klemmleiste
• Ausführung mit Systemtrennung inkl. Ausdehnungsgefäß und Wärmetauscher

Sondereinbauten möglich.

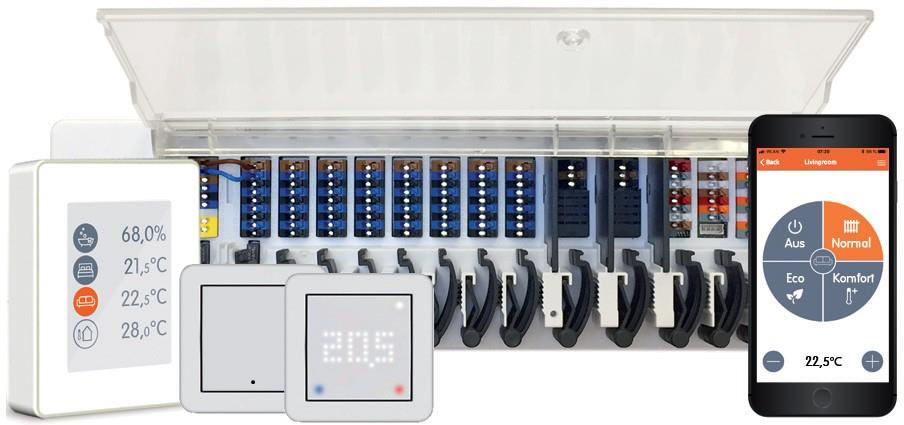

Die strawa Livix Einzelraumregelung sorgt für erhöhten Wohnkomfort, hilft beim Einsparen von Energie und bietet dabei viel mehr als eine herkömmliche Einzelraumregelung. Das Regelsystem für Flächenheizung und -kühlung ist modular und individuell anpassbar und kann auch völlig eigenständig zur bisherigen Regelung agieren. strawa Livix besitzt Ansteuerungsmöglichkeiten für Umwälzpumpe, Mischer und Kühlanforderung und ist mit  Außenfühler, Bodensensor oder Anlegefühler kombinierbar. Mit der strawa Livix Box, dem Herzstück des Systems, werden all diese Systembausteine miteinander verbunden.

Vorteile

• komplette Heizungssteuerung
• integrierter Heizkreisregler
• individuelle Zonenregelung
• für Heizen und Kühlen geeignet
• für Neubau und Renovierung geeignet
• Passend für alle gängigen Schalterrahmenprogramme
• integrierter Co2-Sensor
• Raumcontroller
• drahtgebunden und/oder Funk (App-fähig)
• intuitive Bedienung
• Plug & Play Installation

Video

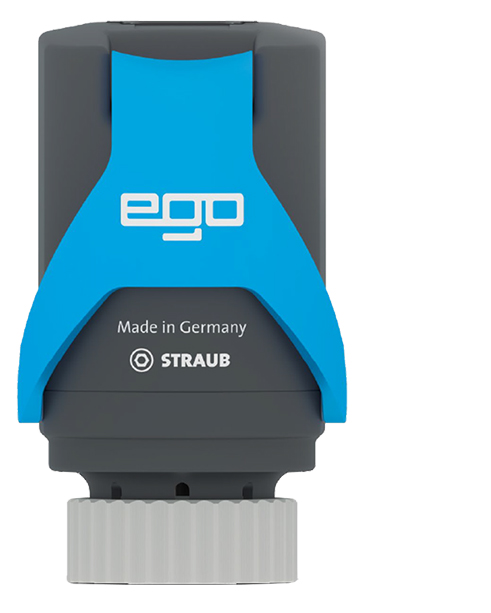

Die intelligenten EGO-Stellantriebe erledigen den technisch perfekten hydraulischen Abgleich ganz von selbst. Jeder EGO verfügt über eine integrierte Sensorik und die „EGO-KI“. Damit erkennt er das Nutzerverhalten und die Systemumgebung und kann jederzeit bedarfsgerecht regeln.

EGO-Stellantriebe passen auf alle gängigen Verteilersysteme. Sie sind daher nicht nur für neue Heizungsanlagen sondern auch für Sanierungen oder für die Einregulierung von bestehenden Anlagen interessant. Die vollautomatische Adaption sorgt auch in unbekannten Heizkreisen für optimale Effizienz.

Die bisher notwendigen (oftmals auch abschreckenden) aufwendigen Berechnungen und Einregulierungen für den manuellen hydraulischen Abgleich werden mit den EGO-Stellantrieben hinfällig – das spart Zeit und Geld.

Vorteile:

• Plug & Play: werkzeuglos montieren und fertig
• vollautomatischer hydraulischer Abgleich sofort ab Montage
• kein aufwendiges Einregulieren erforderlich
• passt auf alle gängigen Ventile (M30 x 1,5)
• funktioniert mit allen handelsüblichen Raumthermostaten
• ersetzt alle herkömmlichen Stellantriebe
• der Durchfluss wird permanent und bedarfsgerecht geregelt
  (durch den integrierten Ego-KI-Mikrochip)
• Energiekostenoptimierung ganz einfach
• keine Zusatzkomponenten (z. B. Router, Gateways, App-Steuerung) erforderlich
• geeignet für Neubau und Sanierung
• schlankes Design und geringe Einbautiefe
• auch für Flächenkühlung geeignet

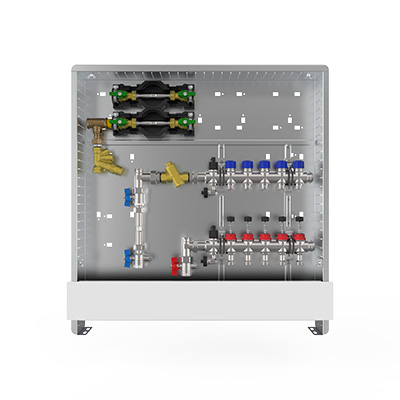

Wir konfigurieren gemeinsam mit strawa die Station, die Sie für Ihr Projekt benötigen. Dabei ersparen Sie sich die extra Beschaffung der einzelnen Komponenten und auch einiges an Arbeitszeit für den Zusammenbau.

Zusätzliche Komponenten:

• WMZ-Einbaustrecke bis Qn 1,5. Kugelhahn im Vor- und Rücklauf mit Fühleranschluss M10 für direkttauchenden Fühler
• Zonendurchgangsventil
• Strangregulierventil
• Zirkulationsventil
• Wasserzählerstrecken mit Edelstahl-Passstück 110 mm (EPP-Dämmung) oder 80 mm (ohne Dämmung)

• Subabgang für weiteren Verteiler
• mit montierten und verdrahteten Elektrokomponenten (strawa strawalogiX Klemmleiste, Stellantriebe)
• Spezielle Ausführung laut Ihren Anforderungen, z. B. Montage von beigestellten Ventilen etc.

Bild: Verteilerstation FBH-63-V-WMZ-W2 inkl. FlowCon-Ventil (dynamischer Volumenstromregler) sowie Zirkulationsventil und WZ-Strecken 80 mm

Die Anschlussstationen sind für Wohnungsanschlüsse in Mehrfamilienhäusern geeignet. Sie dienen zum Absperren und zur Wärmezählung von Wohneinheiten.

Bestehend aus:

• Unterputzschrank mit Frontblende oder  Aufputzschrank in weiß RAL9016
• Anschlussgarnituren vertikal oder horizontal
• Wärmezählervorbereitung 3/4″ Länge 110
• Kugelhähne mit Fühleranschluss 5-5,2 M10x1 schallentkoppelt montiert
• Sekundärabgänge vertikal

Optional:

• Wasserzählerstrecken mit Edelstahl-Passstück 110 mm (EPP-Dämmung)

Die eingesetzten Materialien entsprechen der Trinkwasserverordnung.

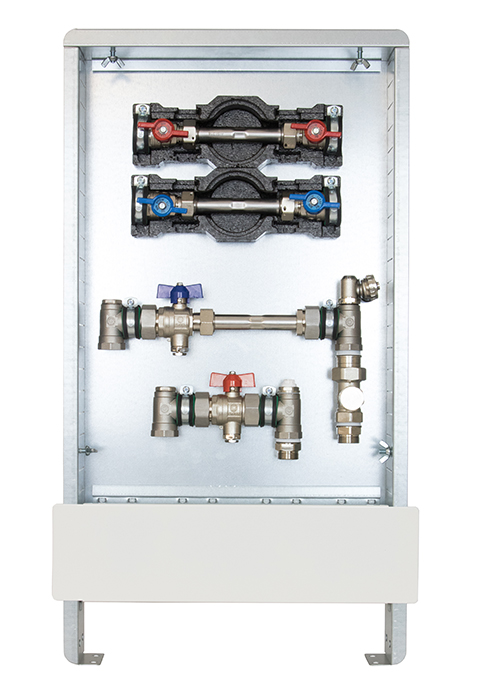

Wasserzählmessstation mit einer oder zwei Absperrungen für Trinkwasser kalt und warm .

Bestehend aus:

• Wasserzählerverrohrung
• Edelstahl-Passstück 80 mm
• Unterputzschrank
• EPP-Dämmung

Optional:

• Tiefe 130 mm (für Wasserzähler mit Funkauslesung)
• Edelstahl-Passstück 110 mm (1 Absperrung)
• Abdeckungen: Stahlblech weiß, Edelstahl, Kunststoff (Limodor) oder Fliesenrahmen
• Montagewinkel mit 500 mm Breite passend für WC UP-Gestell oder Ständerwandinstallation

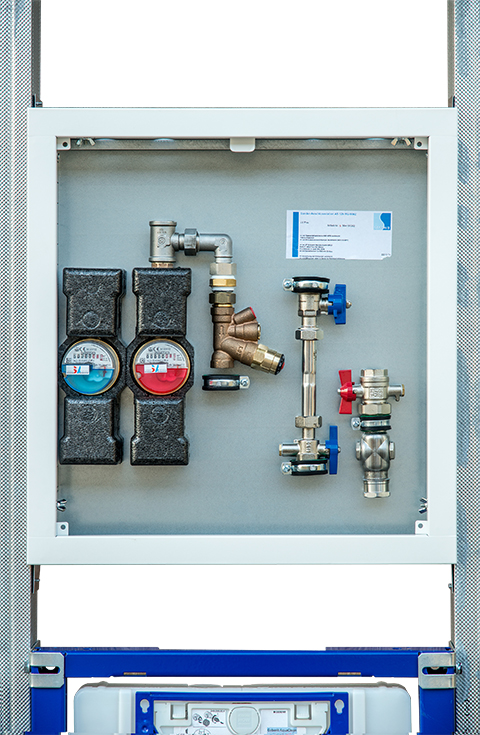

Diese Messstation wird laut individueller Anforderung im Unterputzkasten (Maße B=500 mm, H=525 mm. T=80-120 mm) bei strawa zusammengebaut und ist dichtheitsgeprüft. Sie eignet sich somit ideal zur schnellen Montage im WC UP-Gestell oder für Ständerwandkonstruktion.

Auswahl an möglichen Sonder-Einbauten in der Messstation:

• 1 oder 2 Wasserzählerstrecken, Passstück 110 mm aus Edelstahl mit EPP-Dämmung

• Zirkulationsanschluss mit Zirkulationsventil MTCV
• WMZ-Strecke mit Passstück für gängige Wärmemengenzähler bis Qn 1,5 und Kugelhahn im Vor- und Rücklauf mit Fühleranschluss M10 für direkttauchende Fühler
• FlowCon-Ventil als dynamische Volumenstromregelung/Strangregulierventil
• Einbau vertikal oder horizontal möglich
• Spezialventile/Armaturen gemäß Ihren Wünschen

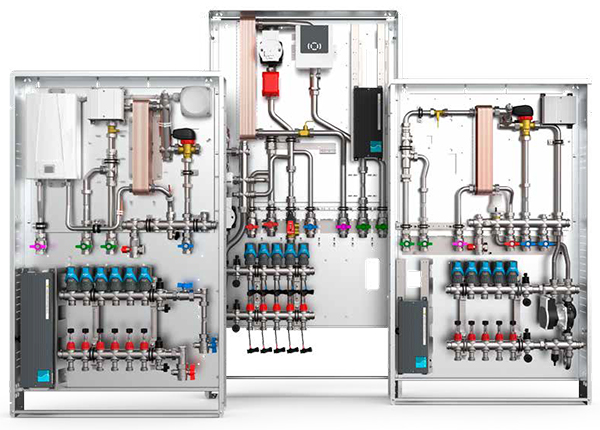

Die Frischwasser-Wohnungsstationen Friwara bieten eine moderne und dezentrale Trinkwarmwasserbereitung nach dem Durchlaufprinzip. Dies bedeutet, dass das Wasser nur dann erwärmt wird, wenn es tatsächlich benötigt wird. Diese Methode gewährleistet nicht nur Sicherheit, sondern auch Hygiene, da kein erwärmtes Wasser mehr bevorratet werden muss. Im Vergleich zu Warmwasserspeichern, in denen sich durch mangelnde Instandhaltung oder zu niedrige Erhitzung Legionellen und andere Bakterien bilden konnten, kann dies bei der Erwärmung „just-in-time“ vermieden werden.

strawa Friwara Frischwassermodule sind mit einer Vielzahl von Heizsystemen kompatibel, darunter Wärmepumpen, Festbrennstoffe, Fernwärme und Solarenergie. Sie nutzen Heizungswasser aus einem Pufferspeicher, um jede Station bedarfsgerecht zu versorgen. Dank der elektronischen Regelung sind diese Systeme äußerst flexibel und hocheffizient. Ein Edelstahl-Plattenwärmetauscher gewährleistet eine schnelle Auskühlung und bietet nebenbei positive Nebeneffekte wie hohe Schüttleistungen, geringe Systemtemperaturen und Druckverluste.

Die Friwara Frischwasserstationen gibt es in verschiedenen Typen, je nach den Anforderungen:

• Nur zur Warmwasserbereitung
• Warmwasserbereitung mit Hochtemperaturabgang
• Warmwasserbereitung mit Flächenheizung
• Warmwasserbereitung mit Flächenheizung und Hochtemperaturabgang
• Warmwasserbereitung mit Flächenheizung

Die Vorteile im Überblick:

• Individuelle Einstellung der Trinkwarmwassertemperatur
• Verfügbarkeit von Trinkwarmwasser in ausreichender Menge zu jeder Zeit
• Zuverlässige Verbrauchserfassung und Abrechnung
• Hygienischer und energieeffizienter Betrieb
• Nacht- / Zonenabsenkung für optimale Energieeinsparung
• Konstante Zapftemperaturen ohne Schwankungen
• Geeignet für Neubau und Sanierung
• Höchste Energieeffizienz, auch mit mehreren Wärmeerzeugern
• Hygienisch sicher, ohne Zirkulationsleitung und Trinkwarmwasserbevorratung
• Geringer Installationsaufwand und flexible Anlagengestaltung
• Geringere Wärmeverluste im Primärnetz
• Vollautomatischer hydraulischer Abgleich durch EGO-Regelantrieb
• Produkte aus Edelstahl, laborgeprüft und von höchster Qualität

Kontaktieren Sie uns! Wir sind Ihnen bei der erfolgreichen Planung und Projektierung Ihrer dezentralen Frischwasser-Wohnungsstationen gerne behilflich.

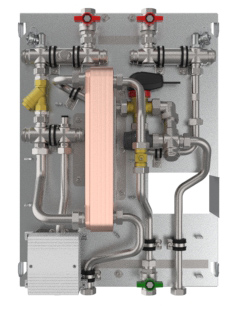

Mit der neuen Gasthermenaustauschstation strawa GTA können alte Gasetagenheizungen in bestehenden Gebäuden einfach, sauber und zeitsparend ausgetauscht werden.  Die fast identische Anordnung von Trinkwasser- und Heizungsanschlüssen sowie flexible Anschlussschläuche an der Station ermöglichen den unkomplizierten Austausch und Neuanschluss. Der nicht mehr benötigte Schornstein wird als Zuleitungsschacht für die Wärmeversorgung der Station verwendet.

Vorteile:

• Integrierung von erneuerbaren Energien
• einfache Montage und Wartung
• konstante Zapftemperatur durch elektronisch geregelte Friwara-smart-Regelung
• alle Komponenten aus einer Hand bzw. in einer komplexen Station
• komfortable Möglichkeit zur Wärmezählung im Wohnbereich
• schlankes Design und geringe Einbautiefe
• erhältlich in 2 Varianten (17/25 l/min)
• niedrige Systemtemperaturen

Anschlüsse:

• Sekundär-Vorlauf (ohne Kugelhahn)
• Trinkwasser warm (ohne Kugelhahn)
• Eingang Trinkwasser kalt (mit Kugelhahn DN 20)
• Sekundär-Rücklauf (ohne Kugelhahn)
• Primär-Vorlauf (mit Kugelhahn DN 20)
• Primär-Rücklauf (mit Kugelhahn DN 20)

Verfügbares Zubehör:

• Umrüst-Set Rohrstück mit Rücklauftemperaturbegrenzer und Schmutzfänger für Sekundär-Rücklauf
• zusätzliche Kugelhähne im Sekundär-Vor- und Rücklauf und im Trinkwasser warm
• teleskopierbares Anschluss-Set
• Dämmung Rohrleitung Trinkwasser kalt und Vorlauf Heizung
