FlowCon: Modulares System für optimalen hydraulischen Abgleich

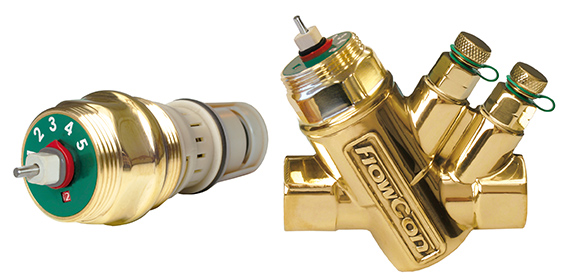

Der Regeleinsatz Green bzw. GreEQ besteht aus einem Vollhub-Modulationsventil, einem dynamischen Abgleichventil und einem Differenzdruckregelventil. Dank des innovativen, membranbasierten, selbstregelnden Systems gleicht sich jedes einzelne Ventil kontinuierlich selbst ab. Dadurch wird unabhängig von Druckschwankungen im System jeder Entnahmeeinheit die benötigte Durchflussmenge bereitgestellt.

Der Regeleinsatz kann so eingestellt werden, dass jeder Kreislauf eine spezifische maximale Durchflussgrenze ohne Hubbegrenzung erhält. Wenn die Druckdifferenz am Ventil innerhalb des eingestellten Betriebsbereichs liegt, reguliert die Membran ununterbrochen und gewährleistet somit stets einen konstanten Differenzdruck am Regelelement.

Das Ventil hat stets 100 % Regelkontrolle für alle 41 stufenlos einstellbaren maximalen Durchflusseinstellungen und bewahrt gleichzeitig den kompletten Spindelhub.

Das FlowCon Green / GreEQ ist ein Durchflussregelventil, das zu 100 % unabhängig vom Anlagendruck ist und sich an jedem Betriebspunkt sofort selbst ausgleicht, selbst wenn die Druckdifferenz schwankt.

Vorteile:

• 3-in-1-Kombi-Ventil: Modulierendes Regelventil, dynamischer Durchflussbegrenzer und Differenzdruck-Regelventil in einem Gehäuse
• 100 % Ventilautorität: druckunabhängig
• Mehrere Regelungsvarianten möglich
• Einfache Lösung für Planer, Verarbeiter und Endkunden
• Flexible Gesamtlösung und anwenderfreundliche Einstellmöglichkeit
• Schnelle Inbetriebnahme: Der Regeleinsatz wird vor Ort eingestellt oder bei Bedarf angepasst
• Wartungsfreundlich: Der Regeleinsatz kann ohne Ausbau des Gehäuses angepasst oder ausgetauscht werden
• Manipulationssicher: durch Abdeckkappe am Regeleinsatz

Anwendungen:

Heizen oder Kühlen, Gebläsekonvektoren, Lüftungsgeräte und andere thermische Einheiten, überall dort wo dynamischer Abgleich und eine präzise Temperaturregelung gefordert ist.

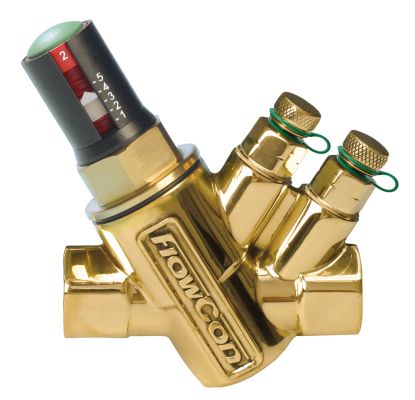

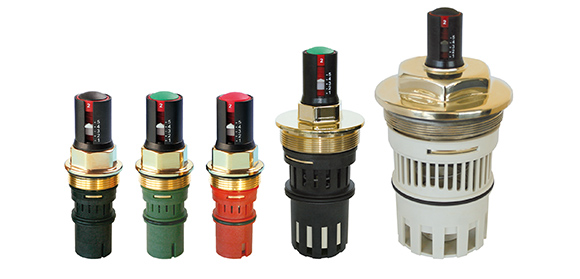

Die automatischen Regeleinsätze aus der Serie E-JUST sorgen dafür, dass der Auslegungsdurchfluss, unabhängig von Druckschwankungen im System, nicht überschritten wird. Jede E-JUST Kartusche verfügt über eine Rollmembran, die den Innendruck (P2) in Reaktion mit dem Einlassdruck (P1) setzt. Über den eingebauten Bypass mit Kapillarwirkung erfolgt die Weiterleitung an die Oberseite. Im Zusammenspiel mit der Einsatzfeder wird P1/P2 über die Öffnungsbereiche hinweg konstant gehalten. Das führt unabhängig von Veränderungen des Systemdrucks zu einer dauerhaft konstanten Durchflussrate durch das Ventil.

Die E-JUST-Ventile sind werkseitig auf 4,2 eingestellt und können von 1 bis 5 nachjustiert werden – sie bieten somit insgesamt 41 verschiedene Einstellmöglichkeiten. Durch die stufenlose Einstellung ist jeder beliebige Durchfluss zwischen der niedrigsten und höchsten Einstellung möglich. Die Einstellung erfolgt mit einem Spezialschlüssel und kann vor der Lieferung auf die Baustelle, bei der Installation vor Ort, nach der Installation im Ventilgehäuse oder während des laufenden Betriebs vorgenommen werden. FlowCon E-JUST ist ein äußerst flexibler Durchflussbegrenzer.

Vorteile:

• Dynamischer Abgleich: 100 % druckunabhängig, sichert automatisch den Auslegungsdurchfluss
• Schnelle Inbetriebnahme: Der Regeleinsatz wird vor Ort eingestellt oder bei Bedarf angepasst
• Wartungsfreundlich: Der Regeleinsatz kann ohne Ausbau des Gehäuses angepasst oder ausgetauscht werden
• Manipulationssicher: durch Abdeckkapppe am Regeleinsatz
• Einfache Lösung für Planer, Verarbeiter und Endkunden durch flexible und anwenderfreundliche Einstellmöglichkeit

Anwendungen: Heizen oder Kühlen, bis zu 100 % Glykolmischung

Erklärvideo E-JUST

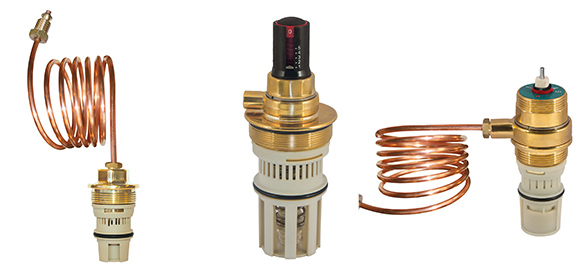

Differenzdruckregelventile werden in Heizsystemen installiert, um den Druck im Unterkreislauf auf einen festgelegten Maximalwert zu regeln, der auch den Durchfluss bei Volllast begrenzt. Um potenzielle Störungen im Regelkreis zu vermeiden verfügen alle FlowCon Differenzdruck-Regelventile (DPCV) über eine Differenzdruck-Begrenzungsfunktion. SDP, EDP und ADP gehören zur revolutionären auf Regeleinsätzen basierenden DPCV-Serie von FlowCon.

FlowCon SDP:
Voreingestellte ΔP-Regelung erhältlich in 10, 20 und 30 kPaD (1,45, 2,90, 4,35 psid). Für einfache, manipulationssichere und kostengünstige Installationen.

FlowCon EDP:
Manuell einstellbare ΔP-Regelung von 5-100 kPaD (1,45, 2,90, 4,35 psid) Für einfache, flexible und kostengünstige Projekte.

FlowCon ADP:
Hochmodernes kombiniertes Differenzdruck- und Durchfluss-Regelventil für Stellmotor mit On/Off Regelung.

Vorteile
• Voller Lärmschutz auch bei niedrigsten Durchflussraten
• Kompakte Bauweise durch die eingesetzten Rollmembrane
• Bewährte Technologie: stabil und langlebig
• Gutes Preis-Leistungs-Verhältnis: Das DPCV-Sortiment bietet ausschließlich Lösungen zur Differenzdruckregelung, in verschiedenen Abstufungen je nach Anwendung
• Hohe Flexibilität: Durch die große Auswahl an Regeleinsätzen und Einstellmöglichkeiten
• Einfache Installation und Wartung: das spezielle Design ermöglicht das Spülen und Warten ohne den Ausbau des Ventils. Dazu ist kein Spezialwerkzeug nötig.
• Einfache Verwendung: Entweder voreingestellt oder direkt vor Ort einstellbarer Regeleinsatz
• Energieeffiziente Regelung schon ab 3kPaD (0,435 psid)

Für größere Anwendungen empfehlen wir den universellen FlowCon-PIM-DP mit Flanschverbindung.

Anwendungen:
In Heizungssystemen werden die FlowCon Differenzdruck-Regelventile vor allem an Steigleitungen oder Geschoßleitungen eingesetzt. Dadurch wird ein konstanter Differenzdruck zwischen Vor- und Rücklauf gewährleistet und zusätzlich die Entstehung von Geräuschen verhindert.

In Kühlsystemen werden die FlowCon Differenzdruck-Regelventile installiert, um alle durch Systemlaständerungen verursachten Druckschwankungen zu absorbieren. Dies führt zu einem besseren Gleichgewicht und der Energieverbrauch wird reduziert. FlowCon ADP eignet sich auch als Zonenregelung in kleineren Kreisläufen.

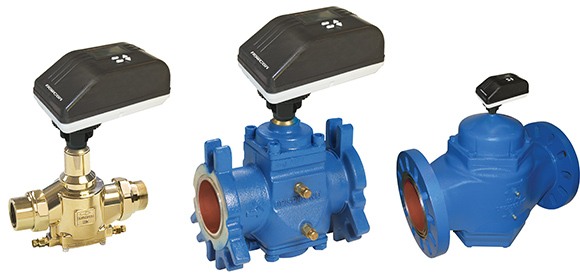

FlowCon SM ist ein druckunabhängiges dynamisches Regelventil, das den konstanten Differenzdruck durch die interne Steueröffnung des Ventils automatisch aufrechterhält. Es begrenzt den Durchfluss bei Volllast auf den Nenndurchfluss. So wird der Durchflussbedarf bei jeder Teillast präzise und mit voller Autorität begrenzt.

Die dynamischen Strömungseigenschaften halten das FlowCon SM in konstanter Autorität und sorgen für einen automatischen Abgleich. Jede Einheit erhält so die jeweils benötigte Durchflussmenge, unabhängig von Druckschwankungen im hydronischen System.

FlowCon SM ist ein zu 100 % druckunabhängiges autoritäres Durchflussregelventil, das sich an allen Betriebspunkten selbst ausgleicht, selbst wenn die Druckdifferenz schwankt. Solange der Differenzdruck am Ventil innerhalb des Betriebsbereichs liegt, wird der Kv-Wert ununterbrochen reguliert. Das Steuerventil behält so die volle Autorität.

Mit FlowCon SM erübrigen sich umfangreiche Berechnungen, die Auswahl der Ventilautorität und überdimensionierte Steuerventile.

Vorteile
• 100 % Autorität: Druckunabhängigkeit für jedes einzelne Ventil, 51 max. Durchflusseinstellungen
• Anwenderfreundlich: Stellantrieb mit Touch-Panel für einfaches Einstellen von Durchfluss,
Steuereingang- und modus etc.
• Anzeige und Rückmeldung des Stellantriebs an die GLT ermöglicht die Überwachung der Ventilleistung
Optional: Failsafe- und BACnet-Antriebsversionen
• Große Auswahl: DN15-250 (1/2“ – 10“), alle mit dem gleichen Antriebstyp
• Einfache Lösung für Planer, Verarbeiter und Endanwender
• Multirotationsantrieb: Die präzise Position der Spindel sorgt für einen präzisen Durchfluss
• Mehrere Steuermodi sorgen für hohe Genauigkeit

Anwendungen:
Das FlowCon SM ist für HLK-Installationen konzipiert. Das 2-Wege-Regel-/Steuerventil wird in Heizkörperheizkreisen, invertierten Wärmesystemen, Gebläsekonvektor-Einheiten, Luftaufbereitungsanlagen, CRAC-Einheiten, Wärmetauschern und Warmwasserspeichersystemen eingesetzt. Überall dort, wo dynamischer Abgleich und absolut präzise Temperaturregelung erforderlich sind.

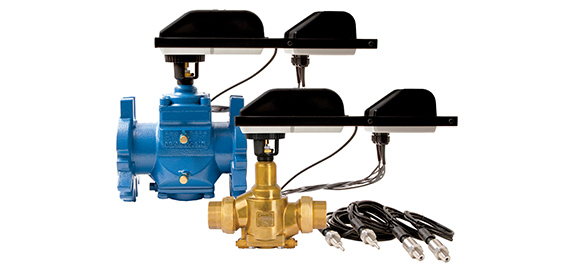

Das FlowCon Energy FIT-System ist das erste druckunabhängige Temperaturregelventil weltweit. Es vereint Überwachung, Messung, Konnektivität und Steuerung und inkludiert druckunabhängiges Regelventil, intelligentes Interface und Sensor-Kit.

Das FIT-System misst den Energieverbrauch, überwacht gleichzeitig die Leistung und passt das Regelventil an um den Energieverbrauch zu optimieren und hält trotz Druckänderungen den korrekten Durchfluss aufrecht. Durchfluss und Stellantriebsposition ändern sich nur bei geänderten Bedarfsanforderungen. Das FIT-System ist für jede Submetering-Anwendung geeignet.

Die intelligente Steuerungslogik von FIT priorisiert die Raumtemperatur (d. h. das menschliche Wohlbefinden), solange die Temperatur außerhalb der Benutzereinstellung liegt. Sobald diese erreicht ist, hat die ΔT-Steuerung Vorrang und die Durchflussraten werden reduziert, was erhebliche Energieeinsparungen erzielt.

Vorteile
• Druckunabhängige Regelung auf dem neuesten Stand der Technik
• All-in-One-Lösung: Abgleich- und Regelventil, Temperatur- und Drucksensoren,
Durchfluss- und Energiezähler für Submetering-Anwendungen.
• Benutzerfreundlich: Einfach einstellbar (FIT: am Stellantrieb / via BACnet; FIT-G: am Einsatz/Ventil)
• Verschiedene Stellantriebe erhältlich: Standard, ausfallsicher oder BACnet
• Kostensparend: durch optimierten Energieverbrauch und verbesserte Effizienz
• Vollständiger Überblick über Energieverbrauch und Durchfluss
• Einfaches Monitoring via Bluetooth® oder analog zu GLT über BACnet
• Konkrete Information zu Durchflussmenge und Energie-Wärmeübertragung
• Flexible Lösung, die auch eine umgekehrte Installation ermöglicht
• Keine Rohrleitungsbeschränkung und das kompakteste System am Markt
