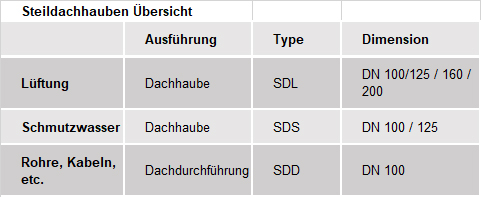

gebavent Dachhauben – für klare Gewerketrennung

Die Dachhaube für Originaldachziegel und Pfannen

• Design & Funktion: Aerodynamische Form, pulverbeschichteter, nicht brennbarer Stahl, schlagregensicher
• Universalpfanne im Lieferumfang: einsetzbar als vollwertige Pfanne oder Aufnahme einer Originalpfanne
• Passivhaus-tauglich: flexibler Anschluss, vollständig isolierter Dachdurchgang
• Druckverlust nahe Null: Neigungseinstellung 6°–60° direkt vom Dach, ohne Fixierung unter dem Dach
• Kondensatableitung: innovative Ableitung verhindert Schmutzrinnen

Komplettsets:

• Lüftung Typ SDL: Stahlrohr 300 mm für Dämmdicken bis 200 mm, Verlängerung bis 400 mm möglich
• Schmutzwasser Typ SDS: Kunststoff HT-Rohr 300 mm, Verlängerung bis 400 mm

Technische Highlights: Dichtmanschette, einfach montierbare Grundplatte, Flexschlauch, verzinktes Stahlrohr mit Reduktionsstück DN 100/125

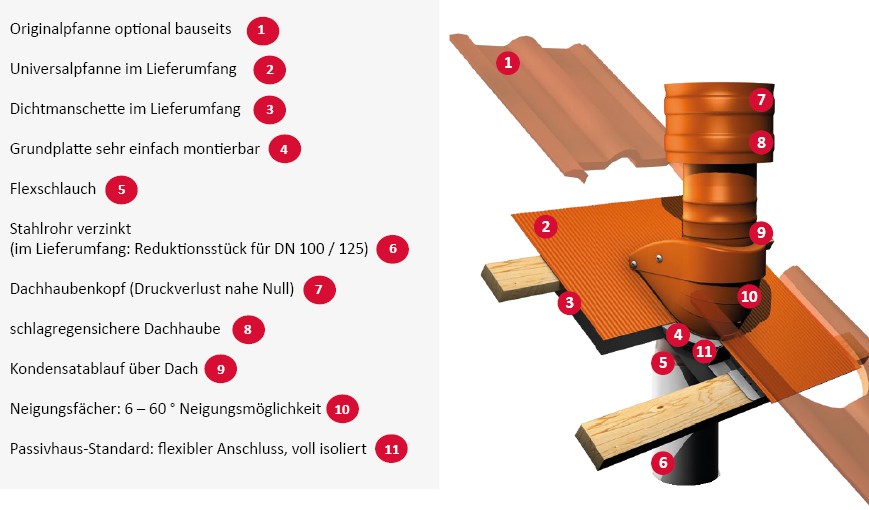

Aufbau:

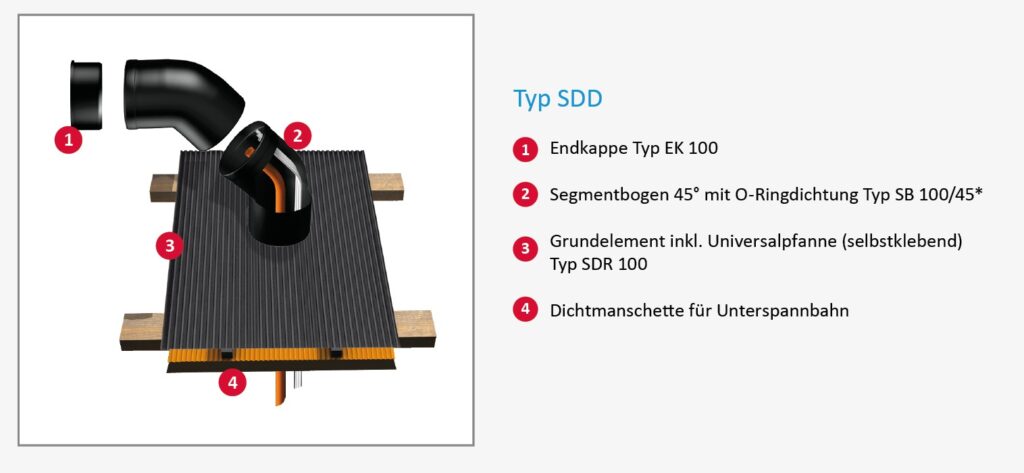

Dachdurchführung Steildach

Montagevideo Steildach:

Sichere Lösung für Flachdächer

• Isolierte Doppelrohrtechnik verhindert Taupunktunterschreitungen
• Haubenkopf mit Kondensatableitung schützt die Dachwärmedämmung
• Passivhaus-tauglich: flexibler Anschluss, vollständig isoliert

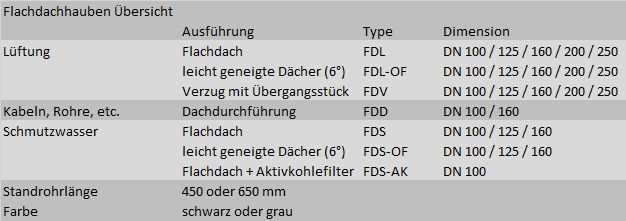

Komplettsets:

• Lüftung Typ FDL: Dachhaubenkopf FDL-K + isoliertes Standrohr SRL
• Schmutzwasser Typ FDS: Dachhaubenkopf FDS-K + doppelwandiges Standrohr SRS (innen Kunststoff)
• Leicht geneigte Dächer Typ FDS-OF: ohne Flansch
• Lüftung-Verzüge Typ FDV: für Sammelleitungen bei Zentralventilator auf Flachdach, Anschluss für Wickelfalzrohr

Technische Highlights: isoliertes Doppelrohr, nahezu druckverlustfrei, Kondensatableitung über Dach, witterungsbeständig, Lieferung zweiteilig

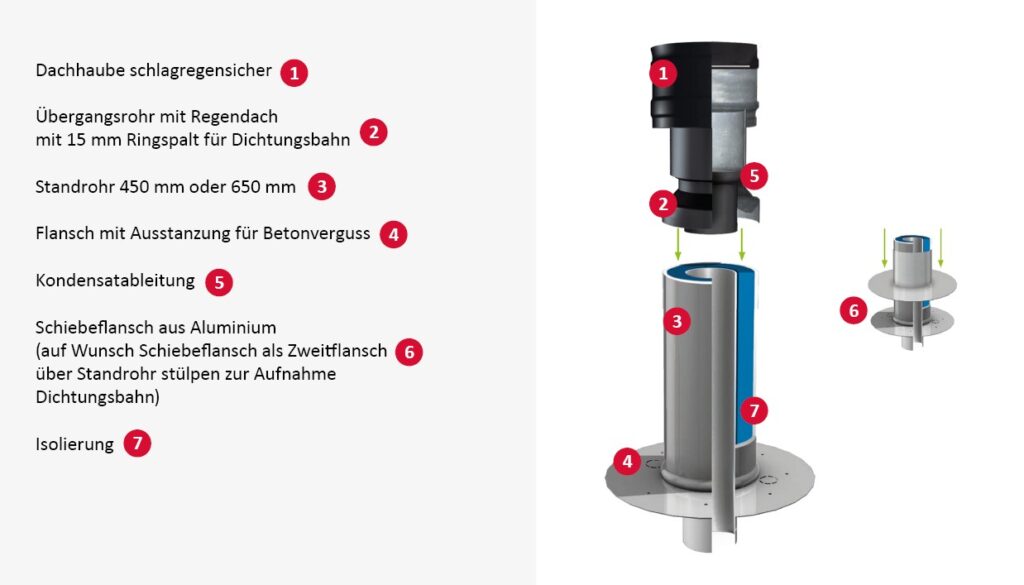

Flachdachhauben Aufbau

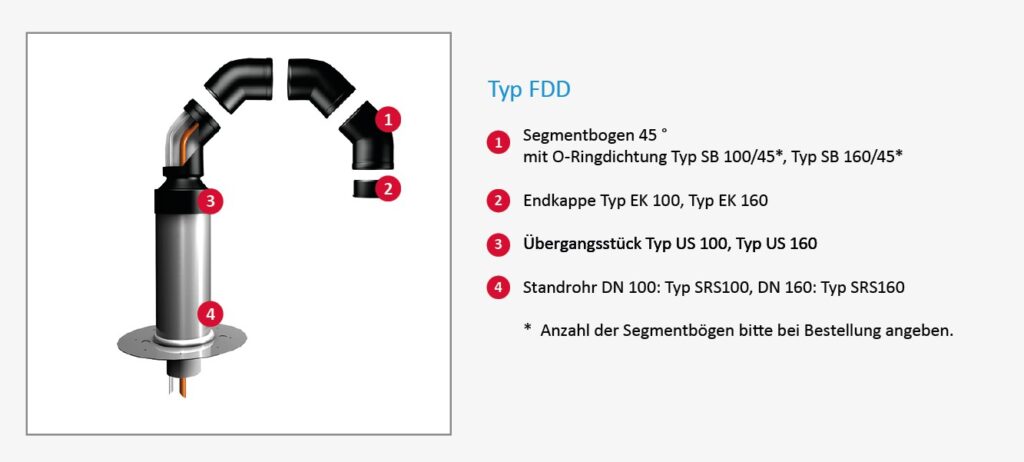

Flachdachdurchführung FDD zur Durchleitung von Rohren, Kabeln, etc.

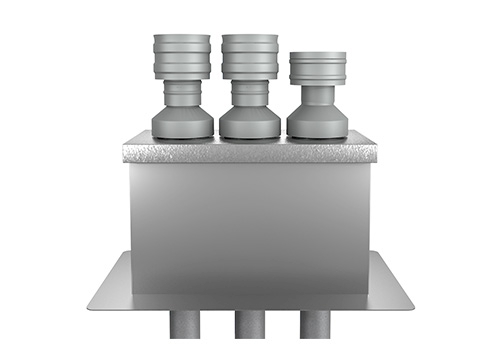

Die flexible Dachhaubenkombination für Flach- und Steildach

Mit der gebavent Kombi-Einheit kombinieren Sie Lüftungsleitungen, Schmutzwasser, Kabel- und Rohrdurchführungen – optional auch mit Aktivkohlefilter oder in Brandschutzausführung. Ideal für Passivhäuser, Wohn- und Gewerbebauten.

Ihre Vorteile

• Flexibel & kompakt: 1–10 Leitungen, Kastenbreite 300–1050 mm, Tiefe 300 mm
• Montagefreundlich: vormontiert, einfach zu installieren
• Passivhaus-tauglich & isoliert: sichere Kondensatableitung über Dach
• Hochwertige Materialien: Stahl, korrosions- und UV-beständig
• Individuell planbar: Kombi-Konfigurator für Maß, Leitungen und Sonderlösungen
• Support & Bestellung: Bestellformular downloadbar
• Unterstützung durch SAWA-ARION bei der Konfiguration und bei Sonderlösungen

Montagevideo Steildach:

Innovative Lösungen für die Montage von Photovoltaik- und Solaranlagen.

Universal-Kabeldurchführung KD-PV

Die gebavent Kabeldurchführung KD-PV lässt sich einfach und schnell montieren, passt mit einer Höhe von nur 7 cm perfekt unter die Photovoltaik-Anlage und gewährleistet die regensichere Durchführung von bis zu drei Kabeln. Ihre unauffällige Optik, die optimale Abdichtung, sowie die UV-stabilen Eigenschaften machen sie zur idealen Wahl. Die Kabeldurchführung wird inklusive Kabelverschraubungen geliefert, um eine hohe Dichtigkeit zu gewährleisten. Erhältlich in Anthrazit und Ziegelrot mit einer Haltbarkeitsgarantie von 15 Jahren.

Lüftungs-Steildachhaube Lüftung SDL-PV DN125

Die Lüftungs-Steildachhaube SDL-PV DN125 ist optimal für die Montage unter einer Photovoltaik-Anlage geeignet. Mit einer Höhe von nur 7 cm passt sie perfekt unter die PV-Anlage und leitet Kondensat über das Dach ab. Ihre energiesparenden Eigenschaften durch niedrige Druckverluste sorgen für eine effiziente Luftzirkulation. Die Haube verfügt über eine unauffällige Optik, ist UV-stabil und wird inklusive Vogelschutzgitter und gedämmter Aluflex-Dachdurchführung geliefert. Erhältlich in Anthrazit und Ziegelrot mit einer Haltbarkeitsgarantie von 15 Jahren.

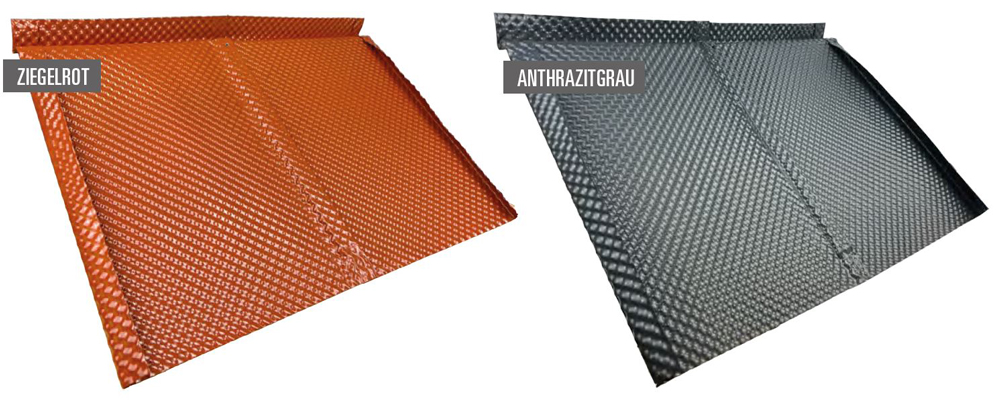

PV flex – Universelle Dachpfanne für Photovoltaik und Solar

Die PV flex ist eine Universal-Metallersatzpfanne, die sich perfekt für die Photovoltaik- und Solarmontage eignet. Sie ermöglicht eine einfache und schnelle Montage und spart die mechanische Bearbeitung von Dachziegeln und -steinen. Dank ihrer flexiblen Anpassungsfähigkeit an nahezu jede Pfannenform bietet sie eine unauffällige Optik und gewährleistet dauerhaft hohe Stabilität und Dichtigkeit. Die Oberfläche ist UV-stabil.

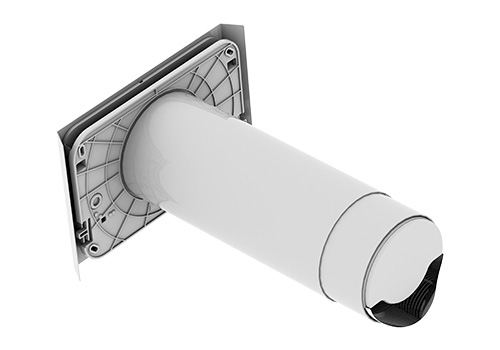

Der Außenluftdurchlass GZE-Silent für bedarfsgeführte Lüftungsanlagen verursacht durch seine nahezu unsichtbare Konstruktion keine Störung in der Fassadenoptik. Die äußere Edelstahlabdeckung kann nach Kundenwünschen farblich angepasst werden.

Weitere Vorteile:

• Design-Abdeckung für Innen, in weiß oder optional mit Putzbeschichtung
• Hygroskopische Feuchteregulierung
• Minimale Druckverluste – hoher Volumenstrom (bis 27 m³/h)
• Optimale Schallwerte
• Integrierter Filter

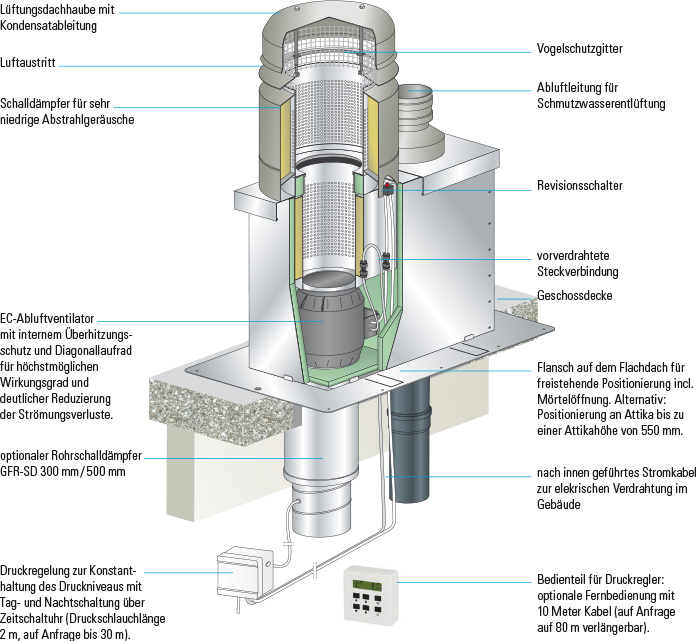

gebafresh ist eine einzigartige Dachhaubenkombination für

• Lüftungsleitungen einschließlich zentralem Abluftventilator (gebafresh KOMBI GFR)
• oder mit zusätzlicher Abluftleitung für Schmutzwasserentlüftung (gebafresh KOMBI GFR…SW…)
• in „plug & play“ Ausführung

Die Konfiguration erfolgt ebenfalls online im Kombi-Konfigurator (Kasteneigenschaften beachten).

Ein Forschungsprojekt mit dem Hermann Rietschel Institut an der TU Berlin kam zu dem Ergebnis, dass das gebafresh Lüftungssystem gemeinsam mit dem Außenluftdurchlass GZE-Silent Hygro einen höheren thermischen Energiebedarf über einen sehr niedrigen elektrischen Energiebedarf komponsiert.

Montagevideo Steildach:

SAM365 – Smarte Abluft-Wärmepumpe für mehrgeschoßige Wohnanlagen

Mit der kompakten und intelligent gesteuerten SAM365 Abluft-Wärmepumpe setzt geba neue Maßstäbe in der Energierückgewinnung. Rund um die Uhr, 365 Tage im Jahr, nutzt das System die Energie aus der Abluft, um Heizung und Warmwasser effizient zu versorgen.

Die SAM365 kombiniert maximale Energieeffizienz, nachhaltige Wärmeversorgung und hohen Wohnkomfort in einem durchdachten 2-Leiter-System – ideal für Neubau und Sanierung im Geschoßwohnungsbau.

Vorteile auf einen Blick

• Ganzjährige Abluftwärmenutzung für Heizung und Warmwasser
• Hohe Energieeinsparung und reduzierter Primärenergiebedarf
• Natürliche Kältemittel (R290) für umweltfreundlichen Betrieb
• FBH: Hydraulischer Abgleich mit EGO-Regelantrieben
• Intelligente IoT-Steuerung für effiziente Wärmeverteilung
• Verlängerte Wartungsintervalle durch smarte Systemsteuerung

Wie SAM365 funktioniert

Ein System, drei Lösungen: Heizung – Warmwasser – Lüftung

Die SAM365 Abluft-Wärmepumpe nutzt die Energie der Abluft aus jeder Wohnung. Die zentrale Primärenergiequelle deckt nur Spitzenlasten ab, wodurch die zentrale Heizlast deutlich reduziert wird.

• Während der Heizperiode: Dynamische Anpassung der Vorlauftemperatur ab 29 °C
• Außerhalb der Heizperiode: Nutzung der Abluftenergie für Warmwasserbereitung
• Optional PV-Strombetrieb: Warmwasserbereitung kostenlos möglich

Vom 4-Leiter- zum 2-Leiter-System – maximale Effizienz

Traditionelles 4-Leiter-System:

• Hoher Platzbedarf & Installationskosten
• Wärmeverluste in Rohrleitungen
• Hohe Speicher-Temperaturen (Legionellenrisiko)

SAM365 2-Leiter-System:

• Energieeffiziente Warmwasserbereitung „on demand“
• Keine Speicherverluste, kontinuierliche Warmwasserversorgung
• Abluftwärmenutzung integriert
• SCOP > 5,3
• Wartung erst nach 3 Jahren erforderlich

Intelligente Steuerung & faire Abrechnung

Die IoT-gesteuerte Regelung sorgt für optimale Energieverteilung:

• Unter 15 °C Außentemperatur: Energie für Heizung
• Über 15 °C Außentemperatur: Energie für Warmwasser
• Verbrauchsgerechte Abrechnung pro Wohnung über Wärmemengen- und Stromzähler

Unser Versprechen: Wir begleiten Ihr Projekt von der Planung bis zur Inbetriebnahme – mit voller Projektierung, maximaler Effizienz und zuverlässiger Umsetzung.
