Brandschutzlösungen für Lüftungsanlagen: geba PROTECT

Seit 1993 entwickelt und produziert das deutsche Familienunternehmen geba Bartholomäus GmbH Produkte für Brandschutz und Lüftung, die sich durch technische Innovationen und praxisnahe Effizienz auszeichnen. Heute arbeiten über 100 Mitarbeiter am Standort Emerkingen, um Planern, Architekten und Verarbeitern modernste Produkte wie Feuerschutzabschlüsse, Brandschutzklappen und Kaltrauchsperren zu bieten. Die erfolgreiche Zusammenarbeit mit SAWA-ARION besteht seit 2009 und stärkt unsere Kompetenz österreichweit.

Mit dem ersten querschnittsfreien Feuerschutzabschluss für Lüftungsanlagen hat geba den Wandel vom klassischen Installationsschacht hin zum modernen Deckenabschottungsprinzip entscheidend geprägt. Heute profitieren Kunden von Lösungen, die maximale Sicherheit, einfache Montage und effiziente Lüftungsführung vereinen.

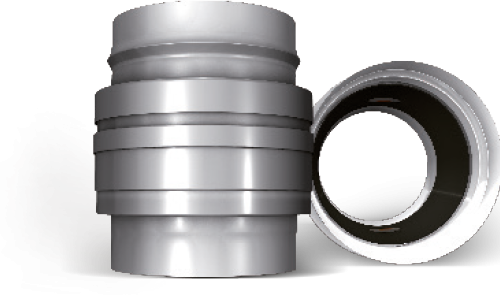

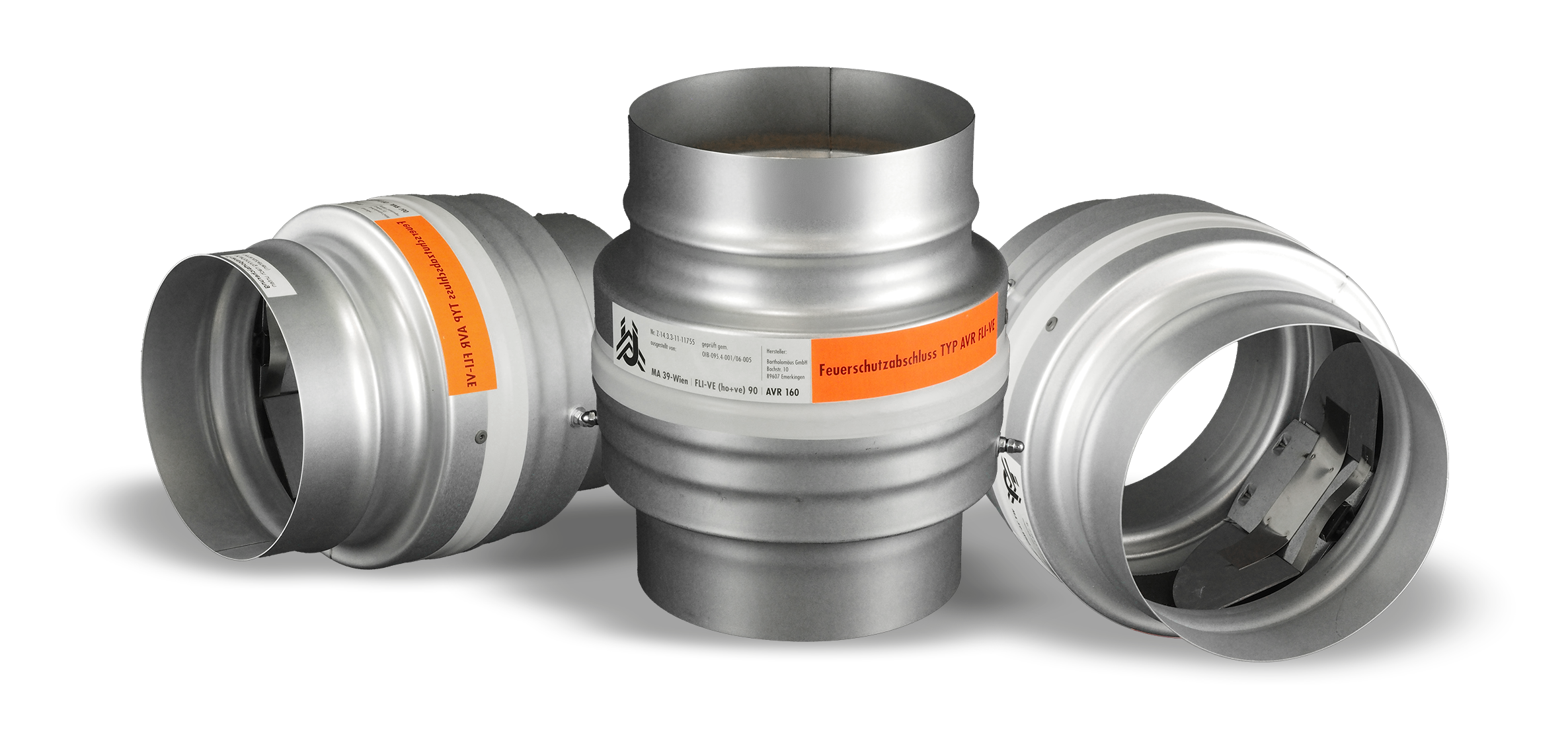

AVR-FLI-VE Feuerschutzabschluss (für Trennbauteile)

Der AVR-FLI-VE Feuerschutzabschluss sorgt für normgerechten Schutz von Lüftungsleitungen nach ÖNORM H6027. Er verhindert die Übertragung von Feuer und Rauch durch ein mechanisches Verschlusselement mit intumeszierender Wirkung – das Material quillt im Brandfall auf und dichtet das Rohr zuverlässig ab.

Neues Feature: integrierte Lippendichtung

Dank der Lippendichtung wird der Austritt von Kondensat an der Rohrverbindung verhindert – ohne zusätzliche Abdichtung. Das sorgt für noch effizientere Montage und sicheren Betrieb.

Vorteile auf einen Blick

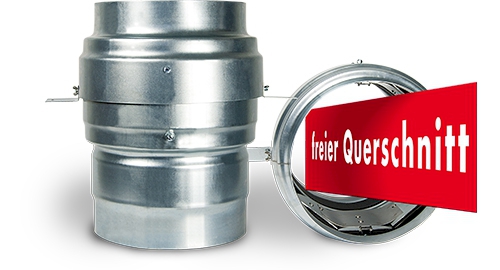

Freier Querschnitt → weniger Druckverlust, energiesparend
Kein Dehnungsausgleich und keine Revisionsöffnung in vertikaler Luftleitung erforderlich
Weniger Montageaufwand
Vielseitiger Einbau: in, auf oder unter der Decke möglich
Kompatibel mit Polo-Kal NG oder HT-Rohren (Kunststoff) in Verbindung mit ArmaFlex Protect
Komplett wartungsfrei → keine Kontrollprüfungen laut ÖNORM H6027
Erhöhter Schallschutz durch geringe Leitungswiderstände
Optimale Hygiene durch leichte Reinigung

Einsatzbereiche

AVR-FLI-VE ist ideal in Lüftungsanlagen in:

Wohnräumen
Küchen (nicht gewerblich)
Räumen mit wohnraumähnlicher Nutzung
Kleinzelligen Bürostrukturen, Beherbergungen, Gästezimmer, Patientenzimmer

Hinweis: Nicht für Brandabschnitte.

Montage- und Einbaumöglichkeiten

Horizontal und vertikal
Auf der Decke, in der Decke oder unter der Decke
Brettsperrholzdecken
POLO-KAL NG und HT-Rohre
Mit ArmaFlex Protect

Zulassung

Standard: DN 80 bis DN 160
Sonderprüfung: AVR-A DN 180 und DN200 (erfordert Brandschutzkonzeptes oder Freigabe durch Brandschutzsachverständigen)

Bitte beachten: Für die Verwendung und Einbausituation ist die Montage- und Betriebsanleitung zu berücksichtigen.

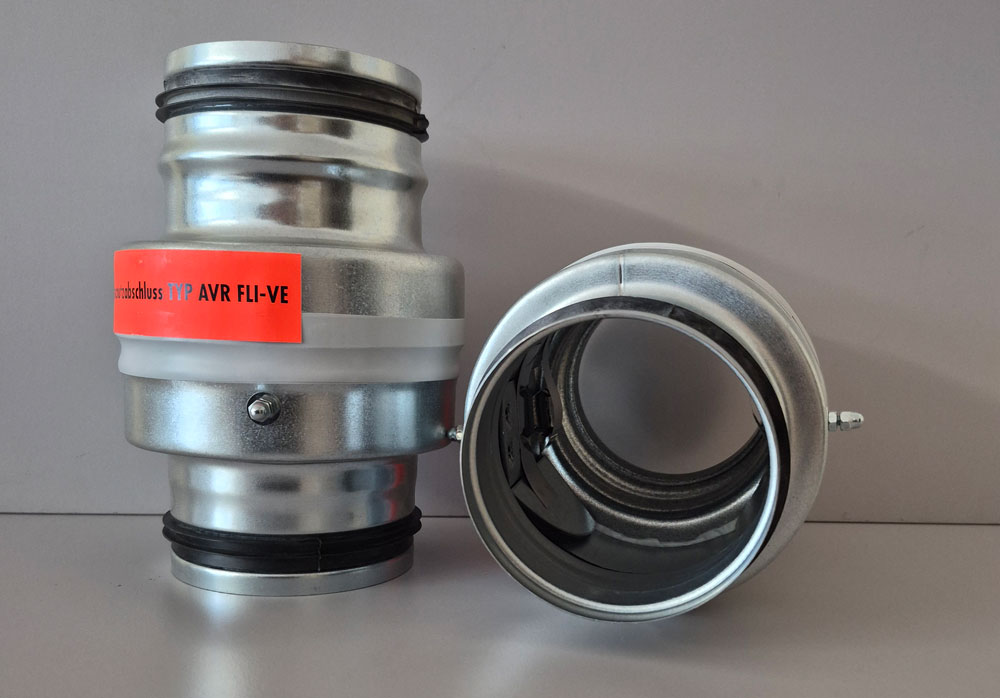

Feuerschutzabschluss AVR-FLI-VE mit Lippendichtung

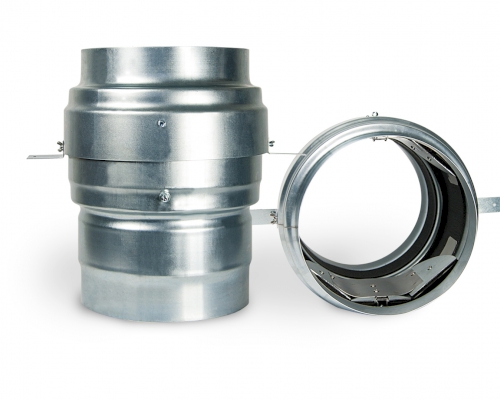

WFK Brandschutzklappe (für Brandabschnitte)

Die WFK Brandschutzklappe verhindert zuverlässig die Ausbreitung von Feuer und Rauch zwischen einzelnen Brandabschnitten und sorgt so für normgerechten Schutz Ihrer Lüftungsanlagen.

Keine Revisionsöffnungen in den Geschossen erforderlich, lediglich am oberen u. unteren Ende der Leitung bzw. bei Verzügen um eine Kamerabefahrung zu ermöglichen.

Geprüft und zugelassen

Geprüft nach ÖNORM hEN 15650 von IBS Linz
CE-Kennzeichen
Entspricht allen gesetzlichen Bestimmungen
Feuerwiderstandsklasse nach EN 13501-3

Vorteile auf einen Blick

Freier Querschnitt → weniger Druckverlust, energiesparend
Nahezu wartungsfrei → Sichtkontrolle oder Kamerabefahrung alle 5 Jahre laut Herstellerangaben
Keine Revisionsöffnungen in den Geschossen erforderlich, lediglich am oberen und unteren Ende der Leitung bzw. bei Verzügen, um Kamerabefahrungen zu ermöglichen
Höhere Investitionskosten werden durch Einsparung von Revisionsöffnungen und geringere Wartungskosten kompensiert

Technische Daten

Dimensionen: DN 100 bis DN250 (nur runde Ausführung)
Für Verwendung und Einbausituation: Montage- und Betriebsanleitung beachten

Kaltrauchsperre KRS-M und Luftleitungskontrollsystem Typ LLKS

geba KRS-M Kaltrauchsperre

Die KRS-M Kaltrauchsperre verhindert zuverlässig die Kaltrauchübertragung bei Stillstand des Ventilators oder beim Verschluss von Feuerschutzabschlüssen. Sie ist ideal für Zu- und Abluftanlagen, sowohl zum Einbau als auch zur Nachrüstung.

Eigenschaften & Vorteile

Magnetverschluss aus Carbon für zuverlässigen Halt
Bis 280 °C temperaturbeständig
Extrem leise durch nahezu freien Querschnitt
Verhindert Kaltrauchübertragung auch bei Stillstand des Ventilators oder Verschluss der Absperrvorrichtung

Varianten und Einbaumöglichkeiten

geba AVR-FLI-VE-KRS-M: Feuerabschluss Austria AVR-FLI-VE 90 (ho) mit integrierter Kaltrauchsperre zum Wandeinbau
Einbau & Nachrüstung: Geeignet für bestehende Zu- und Abluftanlagen

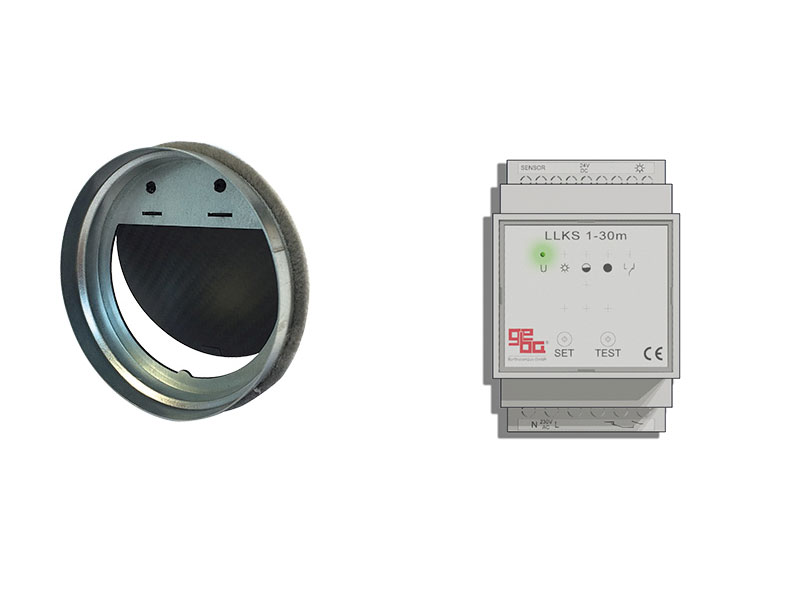

geba Luftleitungskontrollsystem Typ LLKS

Optisches Lüftungsleitungsüberwachungs- und Kontrollsystem
Infrarot-LEDs auf Enddeckel montiert zum Einschub in Lüftungsleitung
Für DN100 – DN250 inklusive Empfänger zur Rohrmontage und Auswertungselektronik auf Hutschiene
Einsetzbar für Rohrleitungen von 3–30 m Länge

Hinweis: Für die Verwendung und Einbausituation ist die Montage- und Betriebsanleitung zu beachten.
